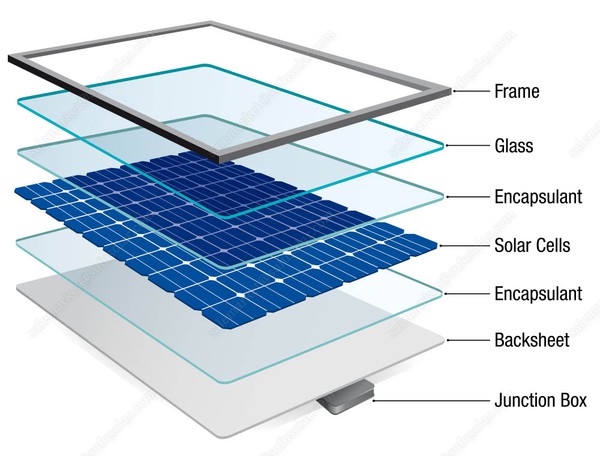

Фотоелектрична розподільна коробка — це пристрій для з’єднання між масивом сонячних елементів, що складається з модулів сонячних елементів, і пристроєм керування сонячною зарядкою. Його основною функцією є підключення та захист сонячних фотоелектричних модулів, підключення електроенергії, що генерується сонячними елементами, до зовнішніх ланцюгів і проведення фотоелектричного струму, який генерується компонентом.
Розподільна коробка виконує дві функції: підключення та захист. Функція підключення полягає у відведенні струму, який генерують фотоелектричні модулі, та введенні його в електричне обладнання через кабелі та з’єднувачі. Щоб зменшити втрати самої розподільної коробки, власний опір провідного матеріалу та контактний опір повинні бути якомога меншими. Функція захисту складається з двох частин. Одна з них полягає в захисті фотоелектричних модулів за допомогою обхідних діодів і покращенні вихідної потужності фотоелектричних модулів за умов несправності, таких як затінення. Інший полягає в досягненні мети гідроізоляції та вогнезахисту та зниження робочої температури розподільної коробки за допомогою спеціального ущільнення матеріалу та конструкції розсіювання тепла. , тим самим захищаючи фотоелектричні модулі та зменшуючи втрати вихідної потужності фотоелектричних модулів, спричинені струмом витоку байпасного діода.
Оскільки потужність компонентів батареї продовжує зростати, ефективність перетворення батареї також продовжує зростати з кожним роком, а робочий струм у фотоелектричній системі значно зростає. Будучи важливим з’єднувальним і захисним пристроєм між акумуляторними модулями, розподільна коробка відповідає за вихідну потужність і захист лінії фотоелектричних модулів, тому вона повинна мати вищу пропускну здатність по струму.
Пропускна здатність по струму тісно пов'язана з багатьма показниками, такими як розсіювання тепла, ефективність провідності, надійність і витривалість. Тому компанії-виробники розподільних коробок для фотоелектричних модулів повинні підтримувати синхронізацію технологічних інновацій, щоб адаптуватися до швидкого розвитку технологій клітин. Розподільні коробки фотоелектричних модулів рухаються до вищої пропускної здатності по струму, кращої здатності розсіювання тепла, вищої стабільності системи та нижчого споживання енергії. Розвиваються такі тенденції, як витрати на виробництво.
Етапи розробки фотоелектричних розподільних коробок
В останні роки, оскільки продуктивність продуктів фотоелектричних модулів продовжує покращуватися, ринок висуває дедалі вищі вимоги до поточної пропускної спроможності, здатності розсіювання тепла та стабільності системи продуктів розподільної коробки. Продукти розподільної коробки також пройшли через багато ітерацій.

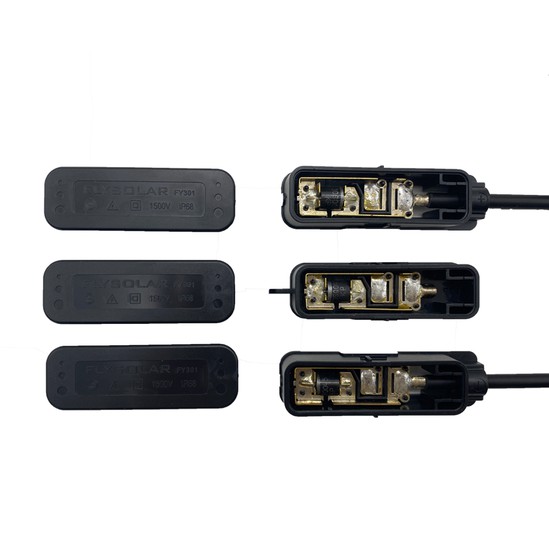

Від найдавніших розподільних коробок з ущільнювальними кільцями зі складними процесами до заповнених клеєм сполучних коробок зі спрощеними процесами, кращими характеристиками ущільнення, меншим розміром і вищим ступенем автоматизації; від одинарних розподільних коробок із більшою кількістю матеріалів до зони з’єднання Роздільна розподільна коробка, яка менша, економить матеріали та має кращий ефект розсіювання тепла. Продукти розподільних коробок постійно прагнуть до підвищення ефективності за нижчих витрат у ринковій конкуренції та продовжуватимуть повторюватися в майбутньому.
Класифікація та склад фотоелектричних розподільних коробок
1. Класифікація фотоелектричних розподільних коробок
Сонячні фотоелектричні розподільні коробки поділяються на розподільні коробки з кристалічного кремнію, розподільні коробки з аморфного кремнію та розподільні коробки для навісних стін.
2. Склад фотоелектричної розподільної коробки

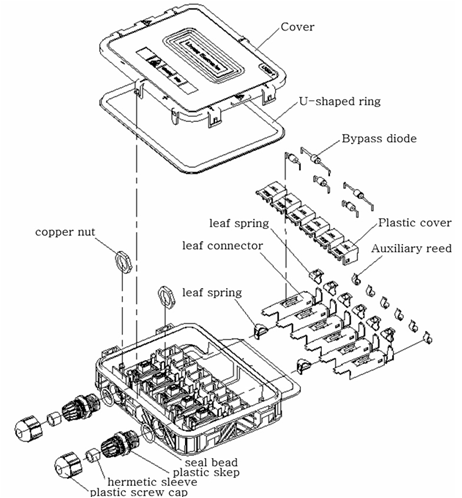

Сонячна фотоелектрична розподільна коробка складається з трьох частин: корпус коробки, кабель і роз’єм.
Корпус коробки: включно з нижньою частиною коробки (включаючи мідні або пластикові клеми), кришкою коробки та діодом;
Кабелі: поділяються на кабелі, що зазвичай використовуються, наприклад 1,5 мм2, 2,5 мм2, 4 мм2 і 6 мм2;
Роз'єм: розділений на MC3 і MC4;
Моделі діодів: 10A10, 10SQ050, 12SQ045, PV1545, PV1645, SR20200 та ін.
Є два типи корпусів діодів: R-6 SR 263;
3. Основні характеристики розподільної коробки модуля сонячних батарей:
(1) Оболонка виготовлена з імпортної високоякісної сировини та має надзвичайно високу стійкість до старіння та ультрафіолету;
(2) Підходить для використання в суворих умовах навколишнього середовища під час виробництва на відкритому повітрі, з ефективним використанням понад 30 років;
(3) За потреби можна встановити від 2 до 6 клемних блоків;
(4) Для всіх методів підключення використовується швидке підключення.
Процес виробництва розподільної коробки
1. Вибір матеріалу
Основні матеріали розподільної коробки включають сталеву пластину, алюмінієвий сплав, пластик тощо. Ці матеріали мають відповідати відповідним національним стандартам і вимогам. Вибираючи матеріали, необхідно враховувати умови використання виробу, такі як антикорозійні властивості, стійкість до високих температур тощо, щоб вибрати відповідні матеріали.
2. Технологія обробки
1. Обробка сталевих пластин або матеріалів з алюмінієвих сплавів:
Сталеві пластини або матеріали з алюмінієвих сплавів потребують різання, згинання, штампування та інших методів обробки, щоб отримати необхідну форму та структуру.
2. Обробка пластичних матеріалів:
Пластикові матеріали вимагають лиття під тиском або видувного формування, тиснення та інших методів обробки для завершення необхідної форми та структури.
Після завершення обробки необхідно провести зняття задирок з поверхні, шліфування та іншу обробку, щоб забезпечити гладку та гладку поверхню виробу.
3. Збірка
Зберіть оброблені компоненти, включаючи складання, кріплення, проводку тощо. Після завершення складання проведіть загальну перевірку, щоб переконатися, що якість продукту відповідає вимогам.
4. Виявлення
Перевірте електричні властивості, механічні властивості тощо продукту, щоб переконатися, що якість продукту є стабільною та надійною. Це включає перевірку зовнішнього вигляду, перевірку електричних характеристик, перевірку надійності тощо. Лише після проходження перевірки його можна упаковувати та відправляти з заводу.
У процесі виробництва необхідно суворо дотримуватися відповідних виробничих стандартів і вимог, щоб гарантувати, що якість вироблених розподільних коробок відповідає потребам клієнтів. Водночас необхідно посилити управління складом матеріалів, технологічним процесом та іншими зв’язками для підвищення стабільності якості продукції та задоволення ринкового попиту.
Аналіз типових несправностей розподільної коробки
1. Типові несправності розподільної коробки
Поширені несправності розподільної коробки фотоелектричного модуля на місці проекту включають: старіння та деформацію корпусу коробки, помилкове паяння в розподільній коробці, вихід з ладу байпасного діода, згорілу розподільну коробку та відрив розподільної коробки від силікону.
2. Аналіз загальних принципів несправності розподільних коробок
Принцип відмови 1: проблеми з якістю процесу зварювання компонентів
У розподільній коробці є слабкий припій на з’єднанні між контактом діода та мідним провідником, а також на з’єднанні між шиною та мідним провідником. Коли фотоелектричний модуль блокується тінню або через інші проблеми, що викликають увімкнення байпасного діода, паяне з’єднання нагріється. Коли паяне з’єднання перевищить температуру теплової деформації ізоляційного матеріалу розподільної коробки, розподільна коробка старітиме та деформуватиметься. Чим довше включений обхідний діод, тим більше ризик деформації і старіння розподільної коробки. Коли температура перевищує верхню межу температури з’єднання діода, висока температура призведе до теплового пробою обхідного діода та навіть спалення розподільної коробки.
Принцип відмови 2: проблеми з якістю процесу ущільнення компонентів
Під час процесу склеювання між розподільною коробкою та задньою платою фотоелектричного модуля було забруднення, що спричинило пізніше відділення розподільної коробки від силікону.
Принцип несправності 3: тіньова оклюзія, приховані тріщини та інші проблеми
Фотоелектричні модулі піддаються впливу таких умов, як тіні, тріщини та локальні гарячі точки протягом тривалого часу, що спричиняє безперервну роботу обхідного діода протягом тривалого часу, викликаючи підвищення температури з’єднання обхідного діода. Коли температура переходу накопичується до певного рівня, обхідний діод вийде з ладу через тепловий пробою. Якщо вчасно не вжити заходів, коли накопичення тепла досягає температури деформації ізоляційного матеріалу розподільної коробки, розподільна коробка деформується та старіє. У серйозних випадках згорить розподільна коробка.
Принцип відмови 4: Удар блискавки
Коли в фотоелектричний модуль влучає блискавка, байпасний діод миттєво виходить з ладу високою напругою. Коли дощ мине і небо проясниться, оскільки нормальний струм модуля протікає через несправний діод протягом тривалого часу, діод буде генерувати тепло. Коли тепло накопичується до певного рівня, це може спричинити старіння та деформацію розподільної коробки або навіть спалити розподільну коробку.
Підведіть підсумки
Фотоелектричні електростанції повинні забезпечувати стабільність протягом усього життєвого циклу, а надійність системи з компонентами як ядром є основою для забезпечення повернення інвестицій і реалізації споживчої цінності. Будучи важливою частиною фотоелектричних модулів, розподільна коробка призведе до зниження генерації електроенергії фотоелектричною станцією, коли вона виходить з ладу. У серйозних випадках це може навіть спричинити пожежу. В даний час візуальний огляд, технологія інфрачервоного теплового зображення та IV методи тестування часто використовуються на зовнішніх фотоелектричних електростанціях для визначення несправностей розподільної коробки. В останні роки з розвитком інтелектуальних технологій стали доступні більш зручні методи, такі як інверторне інтелектуальне сканування IV та програмне забезпечення системи оцінки електростанції. , далі розширюючи системний метод виявлення несправностей розподільної коробки фотоелектричного модуля. Після нинішнього великого стрибка вперед у розмірах і потужності фотоелектричних модулів, ризик надійності розподільної коробки значно зросте. Ми повинні розглянути можливість вибору продуктів із відмінною якістю, високою надійністю та надійною післяпродажною підтримкою, які «інтегрують стандарти життєвого циклу протягом усього виробництва та застосування продукту». «Розташуйте компоненти торгової марки в кожній ланці, щоб уникнути прихованих небезпек, спричинених проблемами якості процесу, такими як помилкове зварювання; під час транспортування та встановлення компонентів необхідно виконувати технічне обслуговування компонентів, щоб зменшити виникнення тріщин у компонентах; під час щоденної експлуатації та обслуговування необхідно добре справляйтеся з блискавкозахистом та усуненням несправностей електростанцій. Якщо в компонентах виявлено такі проблеми, як тіні, гарячі точки, тріщини тощо, їх необхідно негайно усунути, щоб уникнути виходу з ладу. розподільна коробка.
